Описание:

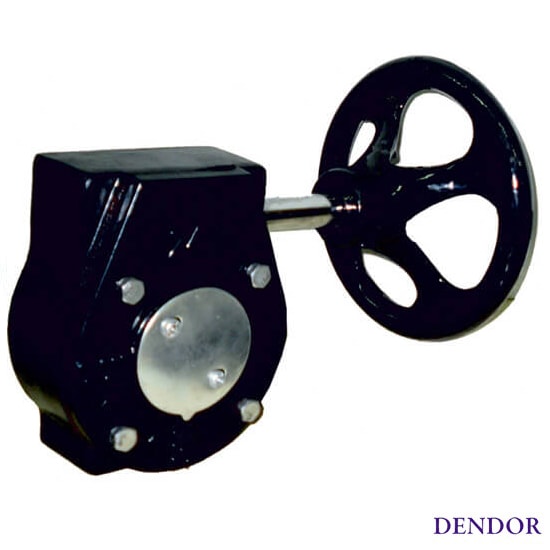

Редукторы, производимые компанией DENDOR Valve Industrial, предназначены для ручного управления трубопроводной арматурой поворотного действия. Все редукторы Dendor Valve Industrial имеют присоединительные размеры в соответствии с присоединительными размерами дисковых затворов марки DENDOR.
Редукторы относятся к классу ремонтируемых изделий.
Средний срок службы редуктора DENDOR — не менее 5 лет, средний ресурс — не менее 5000 циклов, а нароботка на отказ составляет не менее 1500 циклов.
Стоимость
Редукторы для затворов тип 015W,017W, 021F |
|
DN |
Цена |
40-80 |
2 720 |
100 |
5 095 |
125-150 |
5 095 |
200 |
5 391 |
250 |
6 244 |
300-350 |
6 372 |
400 |
18 724 |
500 |
30 066 |
600 |
33 207 |
700 |
80 151 |
700-800 |
80 151 |
800 |
80 151 |
1000 |
84 327 |
Технические характеристики
- Продукция поддерживается на складе | - Продукция поддерживается в ограниченном количестве или поставляется под заказ | - Продукция поставляется по спецзаказу |
---|
DN затвора серий 017W и 021F | Типоразмер редуктора | Передаточное число | Момент входной, Н*м | Момент выходной, Н*м | ||
---|---|---|---|---|---|---|
DN 50 - DN 150 | A-I | 24:1 | 32 | 200 | ||
DN 200 - DN 250 | A-II | 32:1 | 55 | 500 | ||
DN 300 - DN 350 | A-III | 50:1 | 85 | 1200 | ||
DN 400 - DN 500 | A-IV | 560:1 | 40 | 2500 | ||
DN 600 | A-V | 640:1 | 52 | 4000 | ||
DN 700 - DN 800 | A-VI | 704:1 | 100 | 8000 | ||
DN 900 - DN 1000 | A-VII | 680:1 | 185 | 15000 | ||
DN 1200 | A-VIII | 850:1 | 295 | 25000 |
DN затвора серий 017W и 021F | Типоразмер редуктора | Передаточное число | Момент входной, Н*м | Момент выходной, Н*м | ||
---|---|---|---|---|---|---|
DN 800 | B-IX | 931:1 | 75 | 6300 | ||
DN 900 | B-X | 931:1 | 110 | 9200 | ||
DN 1000 | B-XI | 1620:1 | 85 |
12400 |

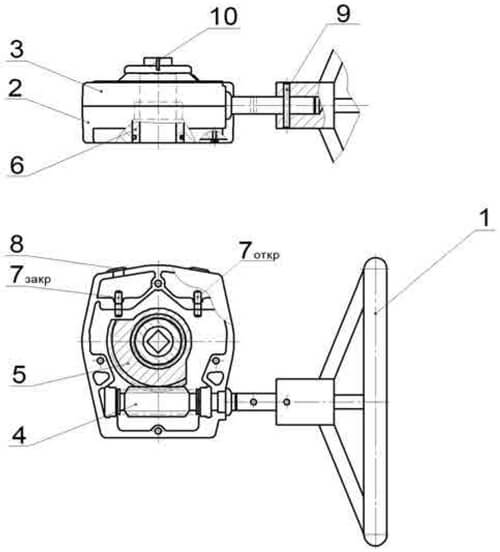

Конструкция и материалы
1 | Маховик |
2 | Корпус |
3 | Крышка |
4 | Червячный вал |
5 | Сектор |
6 | Муфта |
7 | Ограничитель хода |
8 | Стопорный винт |
9 | Штифт |
10 |
Указатель положения |
